¿Qué es un PCS?
Una explicación detallada del PCS, uno de los "cuatro pilares" de los sistemas de almacenamiento de energía: funciones, tipos y aplicaciones principales.
En los sistemas de almacenamiento de energía, el PCS (Sistema de Conversión de Energía), junto con las baterías, el BMS (Sistema de Gestión de Baterías, responsable de monitorear el estado de la batería) y el EMS (Sistema de Gestión de Energía, el "cerebro" para formular estrategias de programación), se conocen como los "Cuatro Pilares" y son componentes centrales que garantizan el funcionamiento normal del sistema. Como "centro de energía" del sistema de almacenamiento de energía, el PCS desempeña un papel crucial en la conversión de energía y la programación inteligente, sirviendo como puente central que conecta los equipos del lado de CC-(baterías, módulos fotovoltaicos) y los equipos del lado de CA-(red, cargas).
¿Qué es un PCS? El "núcleo de conversión de energía" de los sistemas de almacenamiento de energía
El PCS, abreviatura deSistema de conversión de energía, es esencialmente un dispositivo central que controla la carga y descarga de la batería, lo que permite la conversión bidireccional entre alimentación de CA y CC. También es el "canal esencial" para el flujo de energía eléctrica en el sistema de almacenamiento de energía.
En pocas palabras: si la batería es el "almacén" para almacenar energía eléctrica, el EMS (Sistema de gestión de energía) es el "cerebro" que emite comandos y el PCS (Sistema de conversión de energía) es la "cinta transportadora inteligente" que combina las funciones de "transporte y conversión"-Siguiendo estrictamente los comandos del EMS, entrega con precisión la energía eléctrica de la batería a la red o carga, mientras convierte simultáneamente la forma de energía eléctrica según sea necesario, resolviendo el problema de la interconexión directa entre Equipos de CA y CC. Sin un PCS, la energía eléctrica en un sistema de almacenamiento de energía no puede circular de manera eficiente, lo que es similar a "tener energía eléctrica pero no poder utilizarla según sea necesario".
Las cuatro funciones principales de PCS respaldan el funcionamiento eficiente del sistema de almacenamiento de energía
PCS no es simplemente un "convertidor", sino un dispositivo multifuncional-que integra conversión, control, protección y monitoreo. Sus cuatro funciones principales abarcan todo el ciclo operativo del sistema de almacenamiento de energía:
1. Conversión de energía bidireccional: resolviendo el problema de la adaptación eléctrica
La electricidad se divide en corriente alterna (CA, comúnmente utilizada por la red eléctrica y los electrodomésticos, con una dirección de corriente que cambia periódicamente) y corriente continua (CC, almacenada/generada por baterías y módulos fotovoltaicos, con una dirección de corriente fija). Estos dos no se pueden intercambiar directamente. La misión principal de PCS es conseguir la conversión bidireccional, adaptándose a las necesidades de los diferentes dispositivos:
①Modo de carga (CA→CC): durante períodos de baja carga de la red (bajos precios de la electricidad por la noche) o exceso de generación de energía fotovoltaica, PCS convierte la energía de CA generada por la red/sistema fotovoltaico en energía de CC para cargar y almacenar energía en las baterías, logrando un "almacenamiento de desplazamiento máximo-.
②Modo de descarga (CC→CA): durante períodos de alta carga de la red (altos precios de la electricidad durante el día) o cortes de energía, PCS convierte la energía de CC almacenada en las baterías en energía de CA para uso de cargas domésticas e industriales o para la integración de la red, logrando acceso a energía "bajo-demanda".
1. PCS (Sistema de suministro de energía) puede ajustar dinámicamente su modo operativo basándose en-los precios de la electricidad, la generación de energía y el consumo de electricidad en tiempo real-para maximizar la utilización de energía y evitar el desperdicio de fuentes de energía renovables como la energía solar y eólica.
2. Conmutación perfecta entre encendido y apagado de la red-red-: garantizar la estabilidad del suministro de energía
PCS admite modos de funcionamiento dentro y fuera de la red-red-y puede lograr una conmutación automática a nivel de milisegundos-, lo que proporciona una garantía central para el suministro de energía continuo en escenarios críticos:
①En-modo de red: funciona junto con la red para habilitar funciones como carga solar/de red y descarga de batería a la red. Los usuarios industriales y comerciales pueden reducir los costos de electricidad mediante el arbitraje durante las horas valle-y la descarga durante las horas pico.
②Modo fuera de la red-: en caso de un corte de red, cambia instantáneamente al modo fuera de la red-, utilizando la energía de la batería para suministrar cargas críticas en hospitales, centros de datos y hogares, evitando pérdidas debido a cortes de energía.
③Recuperación automática: una vez restablecida la energía de la red, vuelve automáticamente al modo de conexión-de la red sin intervención manual, logrando una transición de energía sin problemas.
3. Protección integral de la seguridad: fortalecimiento de las defensas del sistema de almacenamiento de energía
Durante la conversión de energía, el voltaje, la corriente y la temperatura anormales pueden desencadenar fácilmente riesgos de seguridad. El PCS incorpora múltiples mecanismos de protección para salvaguardar el sistema:
①Protección contra sobretensión/subtensión: al detectar un voltaje que excede el rango seguro (por ejemplo, debido a una sobrecarga de la batería), el circuito se corta inmediatamente y el sistema se reinicia automáticamente después de que se recupera el voltaje.
②Protección contra sobrecorriente: cuando la corriente es excesiva (por ejemplo, un precursor de un cortocircuito), el circuito se desconecta rápidamente para evitar que el equipo se queme.
③Protección contra sobrecalentamiento: las temperaturas de los componentes internos se monitorean en tiempo real. En caso de sobrecalentamiento, el sistema reduce automáticamente la carga o se apaga, activando el sistema de refrigeración (ventilador/refrigeración líquida) para evitar daños al equipo.
④Protección contra cortocircuitos: en caso de un cortocircuito en la salida, el circuito se corta en microsegundos, la falla se registra y se informa, evitando que el riesgo aumente.
4. Monitoreo de datos-en tiempo real: lograr una gestión de equipos visualizada
Como "recopilador de datos", el PCS recopila datos básicos como la energía de la batería, la eficiencia de conversión, el voltaje, la corriente y la información de fallas en tiempo real, sincronizando estos datos con los usuarios y el EMS a través de una pantalla, una aplicación móvil o una plataforma en la nube. El personal puede monitorear de forma remota el estado del equipo y el sistema activará automáticamente la alarma y activará la protección cuando ocurran anomalías, realizando "administración remota y alerta temprana".
Cuatro tipos principales de PCS, que se adaptan a diferentes escenarios de almacenamiento de energía
Según la escala y los requisitos de los escenarios de aplicación, PCS se divide en cuatro rutas técnicas principales, cada una de las cuales se adapta a diferentes escenarios y forma una estructura complementaria:

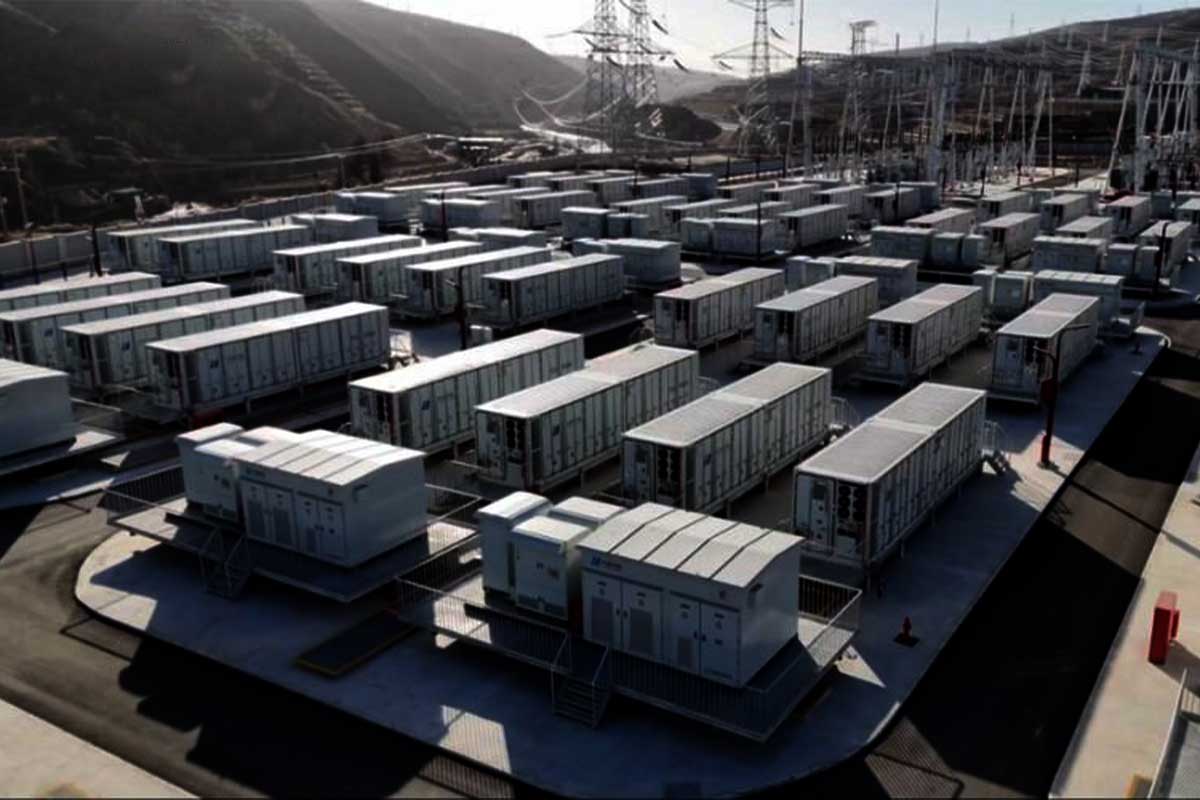

1. PCS centralizado: presenta principalmente gran capacidad y alta potencia, con una sola unidad de potencia de 500 kW-6 MW. Adecuado para centrales eléctricas de almacenamiento de energía del lado de la red-a gran-escala-de 10 MW o más, y proyectos de almacenamiento eólico-solar-integrado (como la central eléctrica de almacenamiento de energía-a gran500escala en Qinghai). Las ventajas incluyen una alta integración y un bajo costo unitario, adecuado para escenarios de almacenamiento de energía centralizado a gran escala.
2. PCS distribuido: presenta un diseño flexible y de bajo consumo, con una potencia unitaria única de 10-250kW. Adecuado para sistemas pequeños y medianos, como almacenamiento de energía industrial y comercial y almacenamiento de energía residencial. Las ventajas incluyen un rango de impacto de falla más pequeño; una sola falla de la batería no afecta el funcionamiento general del sistema, lo que resulta en una mayor confiabilidad.
3. PCS distribuido: equilibrio entre flexibilidad y capacidad, con una sola-potencia unitaria que oscila entre 250 kW y 1,5 MW, adecuada para centrales eléctricas de almacenamiento de energía de mediana y gran-escala de 5 a 50 MW, especialmente adecuada para proyectos con altos requisitos de confiabilidad (como el proyecto de almacenamiento de energía de 100 MW de Huaneng Huangtai).
PCS en cascada de alto-voltaje: diseñado para escenarios de ultra-gran-escala, con capacidad de unidad única-de hasta 5 MW/10 MWh, adecuado para almacenamiento de energía-en el lado de la red y centrales eléctricas de regulación de frecuencia/reducción de picos de 50 MW y superiores, que poseen capacidades de conexión-a la red y soportan mejor el funcionamiento estable de la red.
Escenarios de aplicación típicos de PCS que cubren todo el sector energético
Las aplicaciones PCS abarcan todo el campo del almacenamiento de energía, con escenarios centrales concentrados en tres áreas principales:
1.Consumo de energía renovable: resolver la inestabilidad de la generación de energía fotovoltaica y eólica coordinando la carga y descarga de la batería a través de PCS, suavizando las fluctuaciones de la generación de energía, reduciendo la "restricción eólica y solar" (desperdicio de exceso de electricidad debido a la falta de almacenamiento) y mejorando la tasa de utilización de energía renovable.
2. Almacenamiento de energía industrial, comercial y residencial: los usuarios industriales y comerciales pueden lograr "cargas y descargas de picos-cambiantes" a través de PCS, utilizando las diferencias de precios de picos-valle para reducir los costos de electricidad; En escenarios residenciales, PCS conecta energía fotovoltaica y baterías para lograr "auto-generación y auto-consumo, con el excedente de electricidad inyectado a la red", mejorando la autonomía eléctrica de los hogares.
3.Suministro de energía de emergencia y microrredes: en áreas remotas y áreas de reconstrucción post-desastres, los PCS se pueden utilizar para construir microrredes independientes (modo fuera-red) para reemplazar la energía inestable de la red o los generadores diésel; Las ubicaciones críticas, como hospitales y centros de datos, dependen de las capacidades de conmutación rápida de PCS para garantizar un suministro de energía continuo durante los cortes de energía.
Tendencias de la industria de PCS para 2026: actualizaciones inteligentes, eficientes y basadas en escenarios-
Con el rápido desarrollo de la industria del almacenamiento de energía, la dirección de la iteración y las actualizaciones de PCS es clara. Las principales tendencias en 2026 se centran en tres puntos: primero, los PCS funcionales conectados a la red-(VSG) se convertirán en productos estandarizados, fortaleciendo las capacidades de soporte de la red; en segundo lugar, los productos se segmentarán en escenarios específicos para adaptarse a diversas necesidades, como la integración del almacenamiento fotovoltaico-, la sinergia de carga del almacenamiento de energía- y las plantas de energía virtuales (VPP); y tercero, confiar en dispositivos de carburo de silicio (SiC) para mejorar la eficiencia de conversión y reducir costos, convirtiendo las capacidades de integración de sistemas en una ventaja competitiva fundamental para las empresas.
