Como proveedor de controladores de carga, a menudo me preguntan sobre el voltaje de entrada máximo de estos dispositivos. Es una cuestión crucial, ya que hacerlo mal puede provocar todo tipo de problemas, desde una eficiencia reducida hasta un fallo total del sistema. Entonces, profundicemos en cuál es el voltaje de entrada máximo de un controlador de carga y por qué es importante.
¿Cuál es el voltaje máximo de entrada?
El voltaje de entrada máximo de un controlador de carga es el voltaje más alto que el dispositivo puede manejar de manera segura desde la fuente de energía, generalmente paneles solares. Si el voltaje de entrada excede este límite, el controlador de carga puede sobrecalentarse, funcionar mal o incluso sufrir daños permanentes. Este límite lo establece el fabricante en función de los componentes internos y el diseño del controlador de carga.
¿Por qué es importante el voltaje máximo de entrada?
Comprender el voltaje de entrada máximo es esencial por varias razones. En primer lugar, garantiza la seguridad del controlador de carga y de todo el sistema de energía solar. Si el voltaje de entrada es demasiado alto, puede provocar arcos eléctricos, cortocircuitos y otros peligros que pueden dañar el equipo y representar un riesgo para las personas.
En segundo lugar, afecta la eficiencia del sistema. Cuando el voltaje de entrada está dentro del rango recomendado, el controlador de carga puede convertir la energía solar en energía utilizable para las baterías de manera más efectiva. Si el voltaje es demasiado alto o demasiado bajo, el proceso de conversión se vuelve menos eficiente, lo que genera un desperdicio de energía y una reducción del rendimiento de carga de la batería.
Factores que afectan el voltaje de entrada máximo
Varios factores pueden influir en el voltaje de entrada máximo de un controlador de carga.
Configuración del panel solar
La forma en que se conectan los paneles solares en un sistema puede afectar significativamente el voltaje de entrada. Cuando los paneles se conectan en serie, sus voltajes se suman. Por ejemplo, si tiene dos paneles solares de 12 voltios conectados en serie, el voltaje de salida total será de 24 voltios. Por lo tanto, si utiliza varios paneles, debe calcular cuidadosamente el voltaje total para asegurarse de que no exceda el voltaje de entrada máximo del controlador de carga.
Temperatura
La temperatura de los paneles solares también puede afectar su voltaje de salida. Generalmente, a medida que disminuye la temperatura, aumenta el voltaje de los paneles solares. Esto significa que en condiciones de clima frío, el voltaje de salida de los paneles puede ser mayor que durante temperaturas normales o cálidas. Un buen controlador de carga debería poder manejar estas fluctuaciones de voltaje relacionadas con la temperatura sin sufrir daños.
Tipo de controlador de carga
Los diferentes tipos de controladores de carga tienen diferentes valores nominales de voltaje de entrada máximo. Por ejemplo, los controladores de carga PWM (modulación de ancho de pulso) generalmente tienen índices de voltaje de entrada máximo más bajos en comparación con los controladores de carga MPPT (seguimiento del punto de máxima potencia).
Controladores de carga PWM

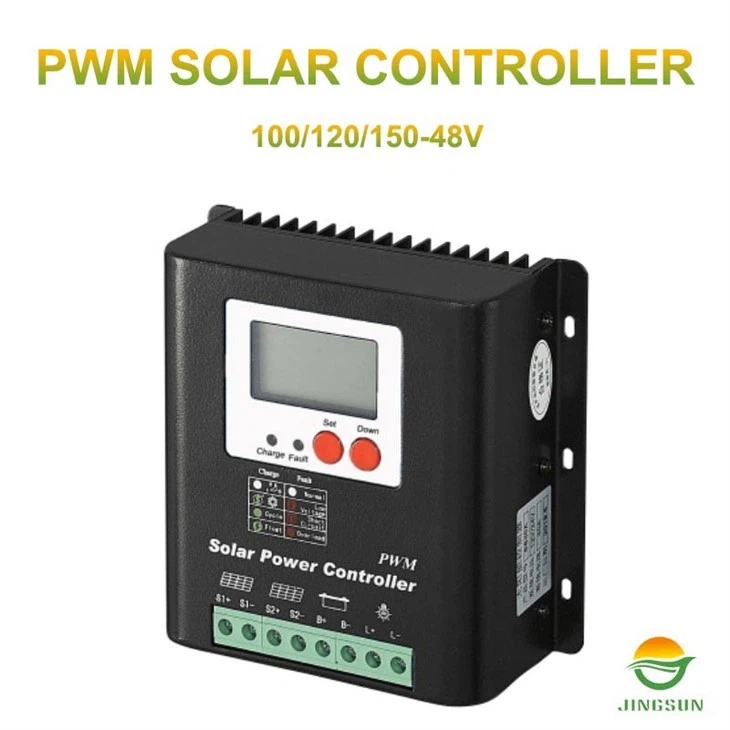

PWM 24VyControlador de carga solar de 48 V PWMson bastante populares en sistemas de energía solar de menor escala. Los controladores de carga PWM funcionan conectando y desconectando directamente los paneles solares a las baterías a alta frecuencia. Son simples y rentables, pero también menos eficientes que los controladores MPPT.
Normalmente, el voltaje de entrada máximo de un controlador de carga PWM oscila entre aproximadamente 28 voltios para sistemas de 12 voltios y aproximadamente 60 voltios para sistemas de 24 o 48 voltios. Sin embargo, siempre es mejor consultar las especificaciones del producto proporcionadas por el fabricante.
Controladores de carga MPPT

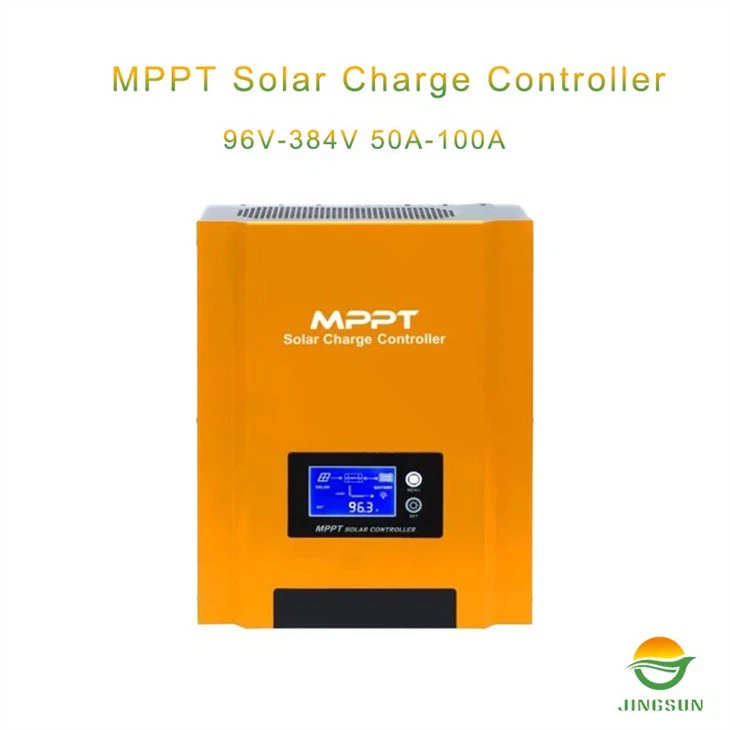

Por otro lado,Controlador de carga MPPT inteligenteson más avanzados. Pueden rastrear el punto de máxima potencia de los paneles solares y ajustar el voltaje de entrada para aprovecharlos al máximo. Los controladores de carga MPPT generalmente tienen valores nominales de voltaje de entrada máximo más altos. Algunos pueden manejar voltajes de entrada de hasta 150 voltios o incluso más, lo que los hace adecuados para sistemas de energía solar más grandes con múltiples paneles conectados en serie.
Cómo determinar el voltaje de entrada máximo adecuado para su sistema
Al elegir un controlador de carga, debes considerar el voltaje de salida total de tus paneles solares. Primero, averigüe el voltaje de circuito abierto (Voc) de cada panel solar en la hoja de datos del fabricante. Luego, calcule el Voc total en función de cómo están conectados los paneles (en serie o en paralelo).
Por ejemplo, si tienes cuatro paneles solares con un Voc de 22 voltios cada uno, y los conectas en serie, el Voc total será 4 x 22 = 88 voltios. En este caso, necesitará un controlador de carga con un voltaje de entrada máximo de al menos 88 voltios. Sin embargo, es una buena idea agregar un margen de seguridad, digamos del 20 al 30 %, para tener en cuenta las variaciones de temperatura y otros factores. Por lo tanto, es posible que desee buscar un controlador de carga con un voltaje de entrada máximo de alrededor de 110 a 120 voltios.
Conclusión
El voltaje de entrada máximo de un controlador de carga es un factor crítico en el diseño y operación de un sistema de energía solar. Como proveedor, siempre recomiendo que los clientes calculen cuidadosamente el voltaje de salida total de sus paneles solares y elijan un controlador de carga con un voltaje de entrada máximo adecuado. Ya sea que estés usando unPWM 24V,Controlador de carga solar de 48 V PWM, oControlador de carga MPPT inteligente, comprender este parámetro le ayudará a aprovechar al máximo su sistema de energía solar.
Si planea comprar controladores de carga para su proyecto solar, estaré encantado de ayudarle. Contamos con una amplia gama de controladores de carga de alta calidad para satisfacer sus necesidades específicas. No dude en comunicarse con nosotros y analizaremos cómo podemos hacer que su sistema de energía solar sea un éxito.
Referencias
- "Manual de energía solar" por John Wiles
- Fichas técnicas de fabricantes de varios paneles solares y controladores de carga.
